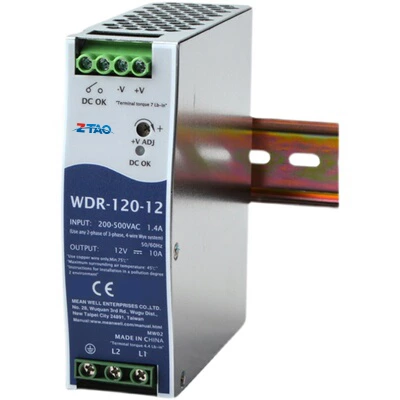

WDR Din Rail Switch Power Supply

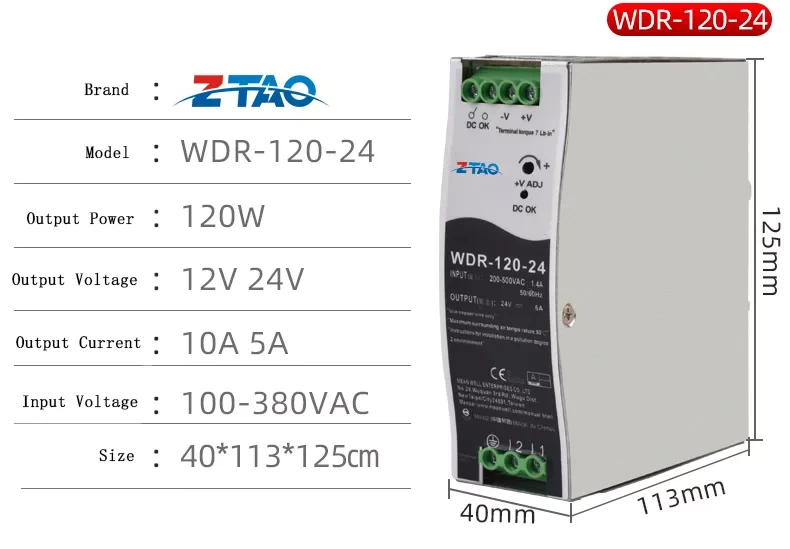

WDR-120-24 24 Vlot 5A 120W DIN Rail SMPS LED Switching Power Supply

Place of Origin;
Zhejiang, China
Brand Name:
ZTAO
Model Number:
WDR-120-24
Output Type:
Single
Input Voltage:
180~550VAC or 254~780VDC
Output Voltage:
24V/12V/48V can be choose
Output Frequency:
47~63Hz
Output Current:
5A
Output Power
120w
Efficiency:
91%
Workig Temperature:
-25~+70℃
Certification:
CE FCC ROHS
Test:
100%Full Load Burn-in Test
Protection:
OCP OVP SCP OPP
Warranty
3 Years
Size
40*125.2*113.5mm(W*H*D)

WDR-120-24 24 Vlot 5A 120W DIN Rail SMPS LED Switching Power Supply

Model WDR-120-12 WDR-120-24 WDR-120-48
DC Voltage 12V 24v 48V
Rated Current 10A 5A 2.5A
Current range 0~10A 0~5A 0~2.5A
Rated power 120W 120W 120W
Ripple&noise 120mVp-p 120mVp-p 150mVp-p
Voltage ADJ 12~15V 24~29V 48~58V
Efficiency 89.5% 91% 92%

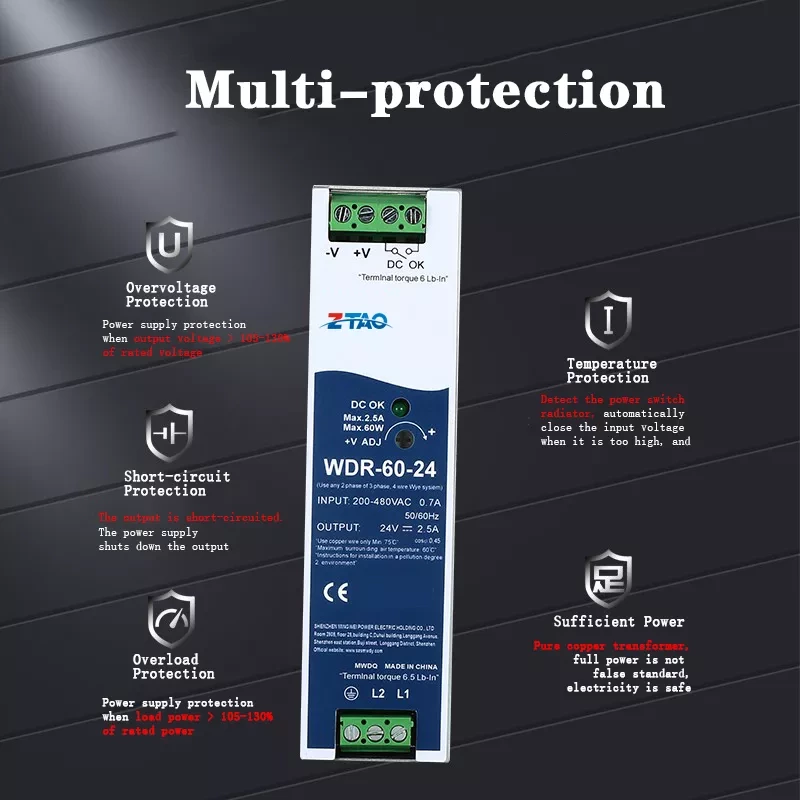

Over load
105% to 135% rated output power
Hiccup mode when output voltage <50%, recovers automatically after fault condition is removed
Conslant current limiting within 50% ~100% rated output voltaqe, recovers automatically after fault condition is removed

Over voltage
16~18V 31~37V 60~67V
Protective mode; Close the output and restart to restore
